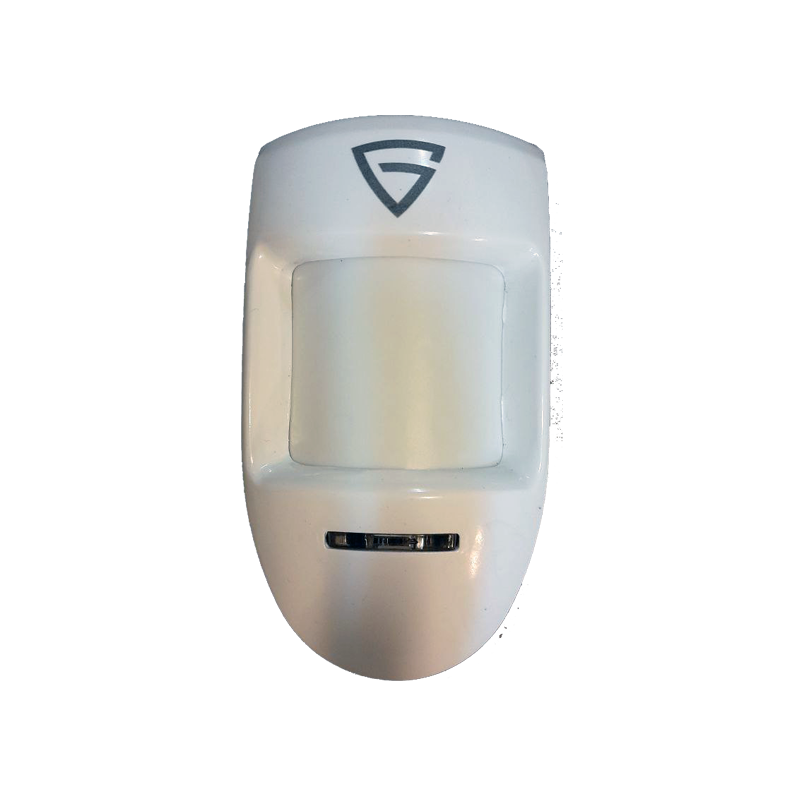

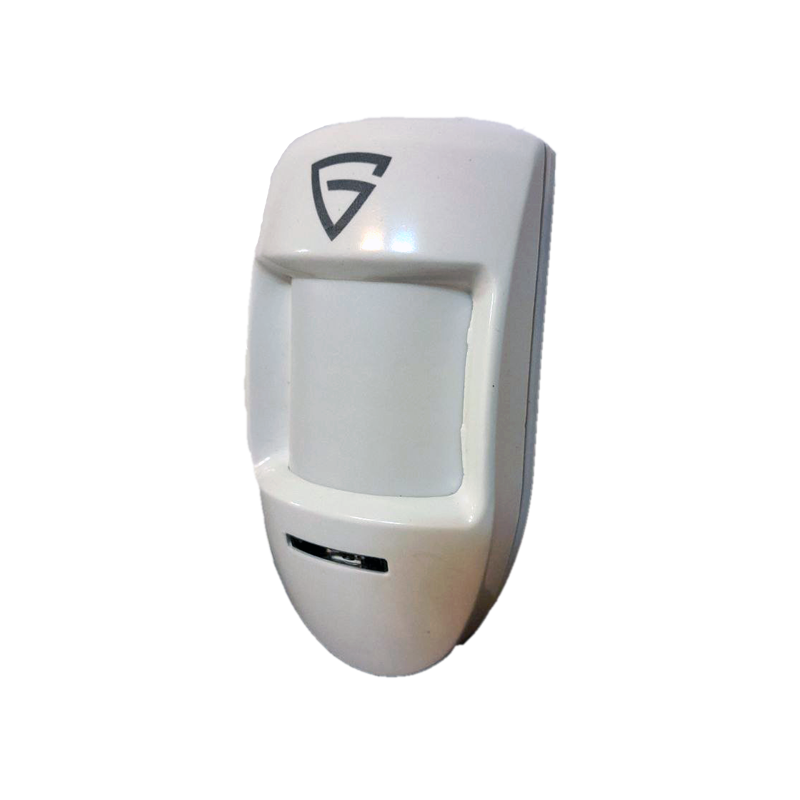

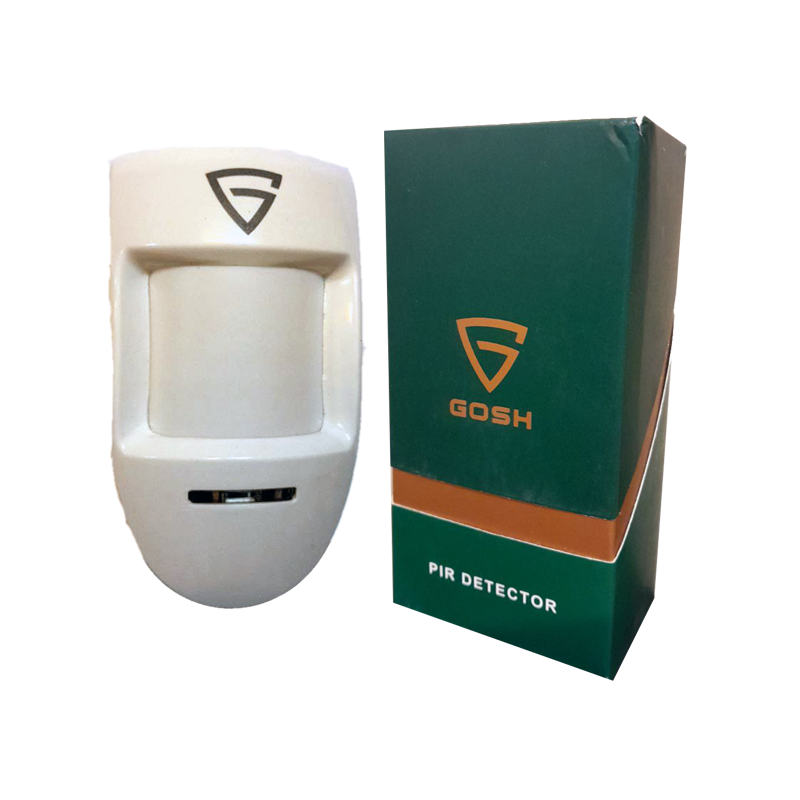

چشم دزدگیر گاش GOSH

سنسور دزدگیر گاش مدل GOSH

چشمی GOSH با لنز آنالوگ محصول ایرانی می باشد. تشخیص دهنده حرکت در محوطه ای که دزدگیر در آن نصب است چشمی می باشد. چشمی با نام های سنسور ، دتکتور و آشکار ساز نیز معروف می باشد. چشمی ها با توجه به کارایی های مختلفشان برای دو فضای داخلی و خارجی ، و در دو حالت باسیم و بی سیم طراحی شده اند. لازم به ذکر است که چشمی ها در طبقه بندی های مختلفی قرار می گیرند؛

از جمله : چشمی های پیرامونی که یک فضا مانند اتاق، سالن و .. را پوشش می دهند ، چشمی های پرده ای که قابل نصب کنار پنجره و درب می باشند ، چشمی های خطی که همانند یک نرده عمل می کنند و بر روی دیوار نصب می شوند و آن دیوار را پوشش می دهند.

حسگر مادون قرمز: (PIR)

از آنجا که بدن موجودات زنده به دلیل وجود حرارت از خود اشعه مادون قرمز پخش می کند ، از این خاصیت برای تشخیص حرکت در این حسگرها استفاده شده است. حسگر مادون قرمز یک قطعه سه پایه است که از دو تکه ماده کریستالی تشکیل شده است. به طوری که در اثر برخورد اشعه مادون قرمز ، روی آن یک شارژ سطحی ایجاد می شود و هرگونه تغییرات در مقدار اشعه تأیید شده بر روی این ماده به تغییر شارژ الکتریکی آن می انجامد و سیگنالی تولید می گردد. هنگام عبور یک فرد از مقابل چشمی گاش gosh اشعه مادون قرمز بر روی حسگر مادون قرمز می تابد و باعث ایجاد سیگنال می شود.

قسمت های مختلف برد :

لامپ نشانگر (LED) :

هنگام حرکت موجود زنده از جلوی حسگر و تحریک چشمی ، این لامپ روشن می شود. هنگام تست عملکرد چشمی گاش gosh با قدم زدن جلوی چشمی در صورت روشن شدن آن می توان از صحت عملکرد آن مطمئن شد. بعد از انجام تست اولیه می توان با در آوردن جامپر این لامپ روی برد الکترونیکی آن را غیرفعال و خاموش کرد.

شستی تمپر :

(TAMPER) هنگام بستن قابل چشمی ، یک شستی باز مینیاتوری که روی برد وصل می باشد تحت فشار قرار می گیرد و بسته می شود. اگر فردی اقدام به به باز کردن قاب کند ، این شستی باز می شود و دستگاه مرکزی اعلام خطر می کند. به این شستی مینیاتوری شستی تمپر گفته می شود.

رله :

این رله هنگام تحریک چشمی گاش gosh عمل می کند. معمولاً از کنتاکت بسته آن استفاده می شود. این کنتاکت در حالت عادی بسته است و در صورت تحریک چشمی به صورت باز در می آید. یادآوری می شود که در بعضی از چشمی ها با در آوردن جامپر مربوط روی برد می توان این کنتاکت را به صورت باز در حالت عادی درآورد و جهت اتصال در سیستم دوربین مداربسته از آن استفاده کرد تا در صورت تحریک چشمی دوربین ها با بسته شدن این کنتاکت فرمان بگیرند و ضبط فیلم را از محل آغاز کنند.

ترمینال های اتصال :

چشمی ها معمولاً در روی برد الکترونیکی خود شش عدد ترمینال برای اتصال سیم ها دارند. دو عدد از این ترمینال ها برای اتصال منبع تغذیه که معمولاً ۹-۱۲ ولت دی سی است ، مورد استفاده قرار می گیرد. این ترمینال ها با علامت (+ و -) یا (Vin,GND) مشخص می شوند. یک جفت ترمینال نیز در دو سر کنتاکت بسته رله روی برد قرار دارند که معمولاً با عبارت ALARM یا RELAY مشخص می شوند. از دو ترمینال دیگر برای شستی تمپر استفاده می شود.

آشکار ساز حرکتی : MOTION DETECTOR

در سیستم های اعلام سرقت از آشکارسازهای حرکتی برای تشخیص حرکت در یک منطقه مشخص استفاده می گردد. به این آشکارسازها اصطلاحاً چشمی گفته می شود.

امواج EMI چیست ؟

امواج EMI که مخفف Electromagnetic Interference می باشد تداخل الکترومغناطیسی نامیده می شود. این تداخل پدیده ای بسیار زیان بار است که باعث می شوند سیگنال تحت تأثیر امواج الکترومغناطیسی قرار بگیرند و کیفیت آن کاهش پیدا کنند.

تا به حال برایتان پیش آمده است که وقتی گوشی همراه شما نزدیک اسپیکر کامپیوتر قرار داشته باشد صداهایی از اسپیکر به گوشتان برسد. به خصوص تایمی که گوشی شما مشغول دریافت سیگنال باشند یعنی زمانی که کسی به تلفن شما زنگ یا اپیامک دهد.

در مورد وسایل بی سیم خانه از جمله تلفن های بی سیم ، دزدگیر منزل بی سیم و …. شما هم ممکن است این اتفاق رخ دهد. تداخل امواج الکترومغناطیسی در اثر روشن شدن موتورهای بزرگی مثل موتور کولر ممکن است رخ دهد و اثر آن روی تلویزیون و رادیو مشهود است.
