dvr (دستگاه ضبط دوربین مداربسته) چیست؟

dvr چیست؟

DVR مخفف عبارت Digital Video Recorder به معنای دستگاه ضبط تصاویر دیجیتال است. این دستگاه که یکی از اجزای اصلی سیستم های نظارت ویدیوئی است، با ثبت تصاویر دیجیتال امکان نظارت بر تصاویر را فراهم کرده و علاوه بر آن مدیریت تصاویر را ممکن می سازد. شما می توانید با توجه به نیاز خود، یک هارد بر روی DVR نصب کنید و از آن استفاده کنید. در ادامه بیشتر با دی وی آر آشنا خواهید شد.

چنانچه به مباحث مرتبط با شناخت و استفاده از دوربین های مداربسته علاقه دارید، توصیه می شود سری به اطلاعات مرتبط با انواع میکروفن در دوربین مداربسته نیز بزنید.

dvr از بخش های مختلفی تشکیل شده است، که به صورت یک مجموعه در کنار یکدیگر فعالیت می کنند:

• سخت افزار DVR
• نرم افزار کنترل کننده آن
• HDD یا حافظه

یک دستگاه دی وی آر می تواند به عنوان راه حلی ارزان قیمت برای به روز کردن سیستم نظارتی آنالوگ محسوب شده و از نیاز به تعویض دوربین ها و سیم کشی ها جلوگیری کند. دوربین هایی که به دی وی آر متصل می شوند از کابل کواکسیال یا همان کابل های آنتنی بهره می برند.

هر دی وی آر قابلیت پشتیبانی از چند دوربین را دارد؟

هر دستگاه دی وی آر می تواند تعداد مشخصی از دوربین ها را پشتیبانی کند اما این تعداد برای مدل های مختلف یک عدد ثابت نیست. در واقع این عدد می تواند از مدل به مدل تغییر کند ولی همواره یک مضرب از عدد ۴ خواهد بود. بطور رایج dvr های موجود در بازار ۴کانال، ۸کانال و ۱۶کانال موجود می باشند. البته قابل ذکر است دستگاه های با ظرفیت بالاتر هم بصورت ۳۲ و ۶۴ کانال بصورت پروژه ای برای مراکز و کارخانجات بصورت محدود موجود است.

همچنین بعضی از dvr ها مثل برند داهوا قابلیت nvr شدن هم دارند یعنی امکان اضافه شدن چند دوربین تحت شبکه از ۲ تا ۸ کانال ip علاوه بر کانال خود dvr که با توجه به تعداد کانال dvr متفاوت است را هم پشتیبانی میکنند.

به طور کلی کاربرد های یک دی وی آر را می توان به چند مورد زیر خلاصه کرد:

• مشاهده تصاویر
• ارسال داده ها به صورت امن
• ذخیره و حفظ تصاویر برای مدت مطلوب
• امکان به اشتراک گذاری داده ها در شبکه

پنل پشت دستگاه دی وی ار DVR داهوا

در پنل پشت هر دستگاه دی وی ار بسته به تعداد کانالهای ورودی به دستگاه، فیش کانکتورهای BNC را مشاهده می کنید. به همین تعداد معمولاً در همان پنل، ورودی صوتی برای اتصال میکروفون نیز وجود دارد تا DVR قادر به ضبط صدا به همراه تصویر باشد.

علاوه بر پورتهای قید شده معمولا چند پورت ورود / خروجی بسته به مدل DVR وجود دارد:

• پورت RGB : مخصوص اتصال مانیتور از طریق فیش VGA
• پورت A-V : برای اتصال صدا از طریق فیش AV
• پورت HDMI : مخصوص اتصال به مانیتور و تلویزیون که در دی وی ار های جدیدتر دیده می شود و تصویر به همراه صدا (در صورت فعال بودن) بر روی کابل HDMI منتقل می کند.
• پورت USB : برای اتصال موس یا کیبورد و فلش مموری برای تهیه پشتیبان از ویدئوها (Backup)
• ورودی / خروجی Alarm : برای وصل کردن آژیر (اختیاری)
• پورت شبکه (LAN) : برای اتصال دی وی ار به شبکه داخلی و یا سوئیچ شبکه جهت برقراری با اینترنت و انجام انتقال تصویر در تلفن همراه یا کامپیوتر.

البته نوع و تعداد فیش کانکتورها در دی وی ار های مختلف متفاوت است.

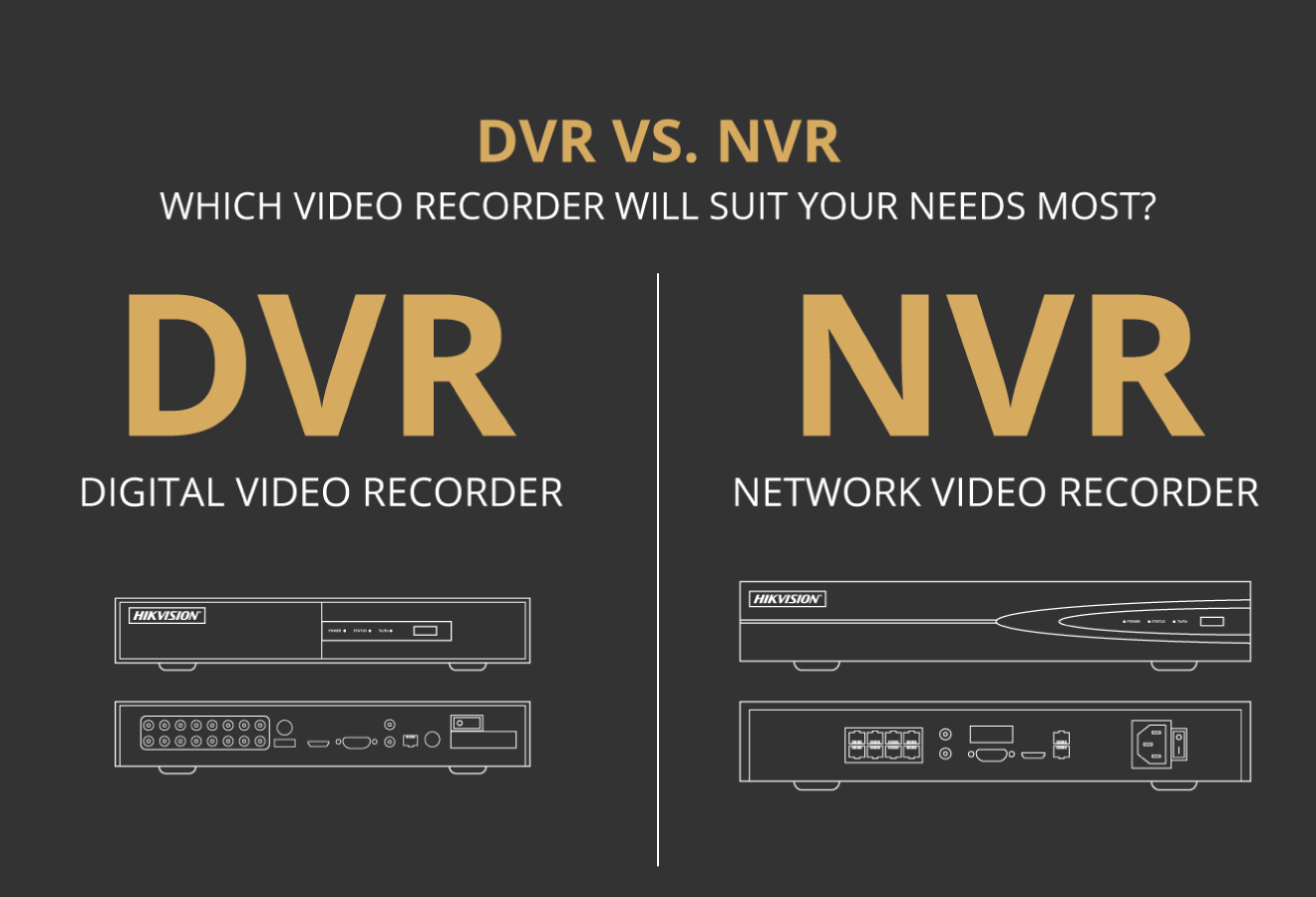

NVR چیست و چه تفاوتی با DVR دارد؟

NVR نیز مانند DVR دستگاهی برای ضبط تصاویر منتقله از دوربین های مداربسته است. تنها تفاوت این دو نوع دستگاه در نحوه دریافت داده ها است. NVR از درکنار هم قرار دادن سه حرف اول عبارت Network Video Recorder تشکیل شده است. این عبارت به معنای دستگاه ضبط ویدیو تحت شبکه است. این دستگاه ها به طور معمول با دو حالت کلی ساخته می شوند. دستگاه هایی که به صورت مستقیم و با کابل شبکه به دوربین ها متصل می شوند و دستگاه هایی که با کمک روتر شبکه به دوربین ها وصل می شوند.
