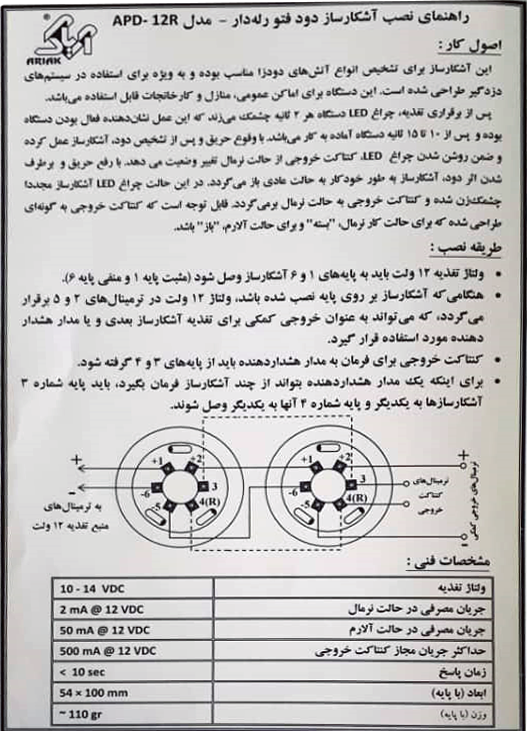

راهنمای نصب آشکار ساز دود فتو رله دار

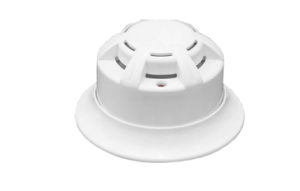

آشکار ساز دود فتو رله دار برای تشخیص انواع آتش های دودزا مناسب بوده و به ویژه برای استفاده در سیستم های دزدگیر طراحی شده است. این دستگاه برای اماکن عمومی، منازل و کارخانجات قابل استفاده می باشد.

پس از برقراری تغذیه، چراغ LED دستگاه هر ۲ ثانیه چشمک می زند که این عمل نشان دهنده فعال بودن دستگاه بوده و پس از ۱۰ تا ۱۵ ثانیه دستگاه آماده به کار می باشد. با وقوع حریق و پس از تشخیص دود، آشکار ساز عمل کرده و ضمن روشن شدن چراغ LED کنتاکت خروجی از حالت نرمال تغییر وضعیت می دهد. با رفع حریق و برطرف شدن اثر دود، آشکارساز به طور خودکار به حالت عادی باز می گردد. در این حالت چراغ LED آشکارساز مجددا چشمک زن شده و کنتاکت خروجی به حالت نرمال برمیگردد. قابل توجه است که کنتاکت خروجی به گونه ای طراحی شده که برای حالت کار نرمال، ” بسته ” و برای حالت آلارم، ” باز ” باشد.

• ولتاژ تغذیه ۱۲ ولت باید به پایه های ۱ و ۶ آشکارساز وصل شود(مثبت پایه ۱ و منفی پایه ۶)
• هنگامی که آشکارساز بر روی پایه نصب شده باشد، ولتاژ ۱۲ ولت در ترمینال های ۲ و ۵ برقرار میگردد، که می تواند به عنوان خروجی کمکی برای تغذیه آشکارساز بعدی و یا مدار هشداردهنده مورد استفاده قرار گیرد.
• کنتاکت خروجی برای فرمان به مدار هشداردهنده باید از پایه های ۳ و ۴ گرفته شود.
• برای اینکه یک مدار هشداردهنده بتواند از چند آشکارساز فرمان بگیرد، باید پایه شماره ۳ آشکارسازها به یکدیگر و پایه شماره ۴ آنها به یکدیگر وصل شوند.
